アナログメーターをLoRaWANネットワークに手軽につなぐエンドノード AI Image Sensorをリリースします!

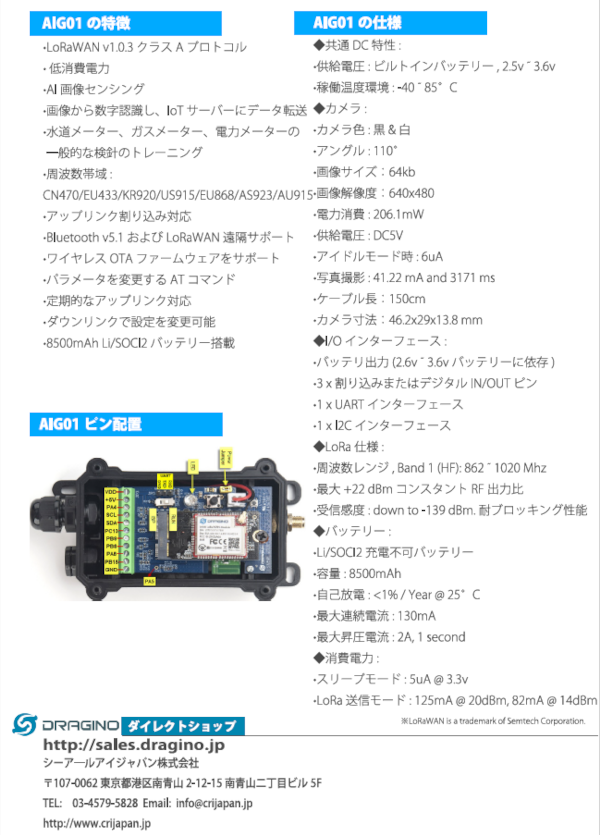

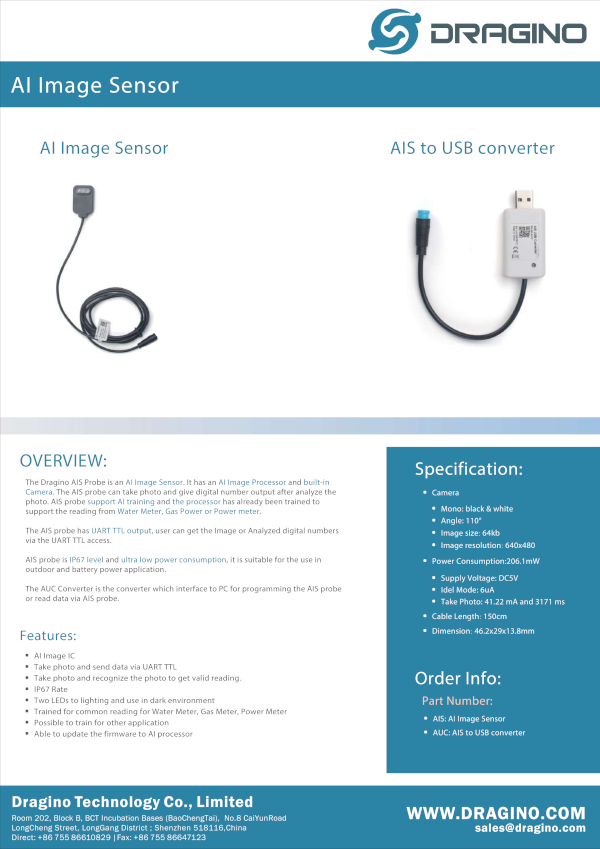

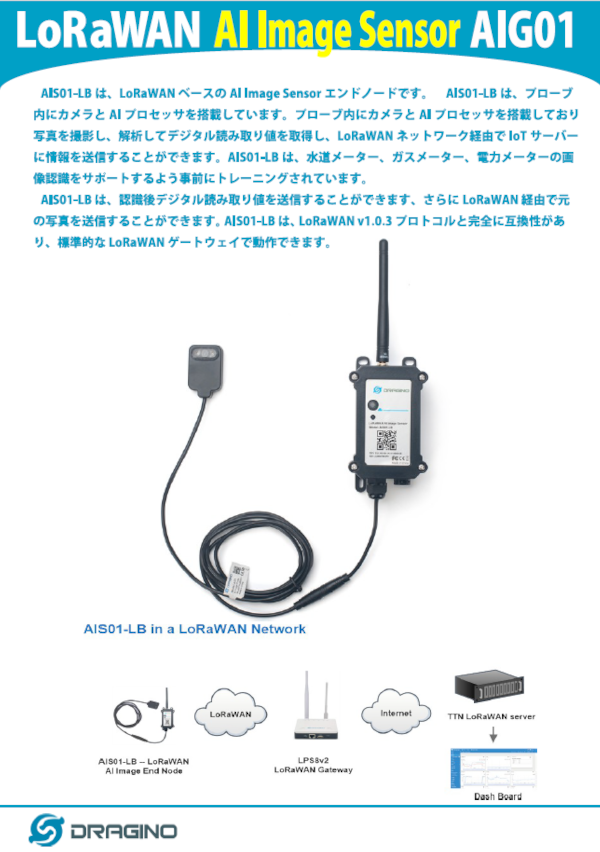

AI Image Sensor_catalog1

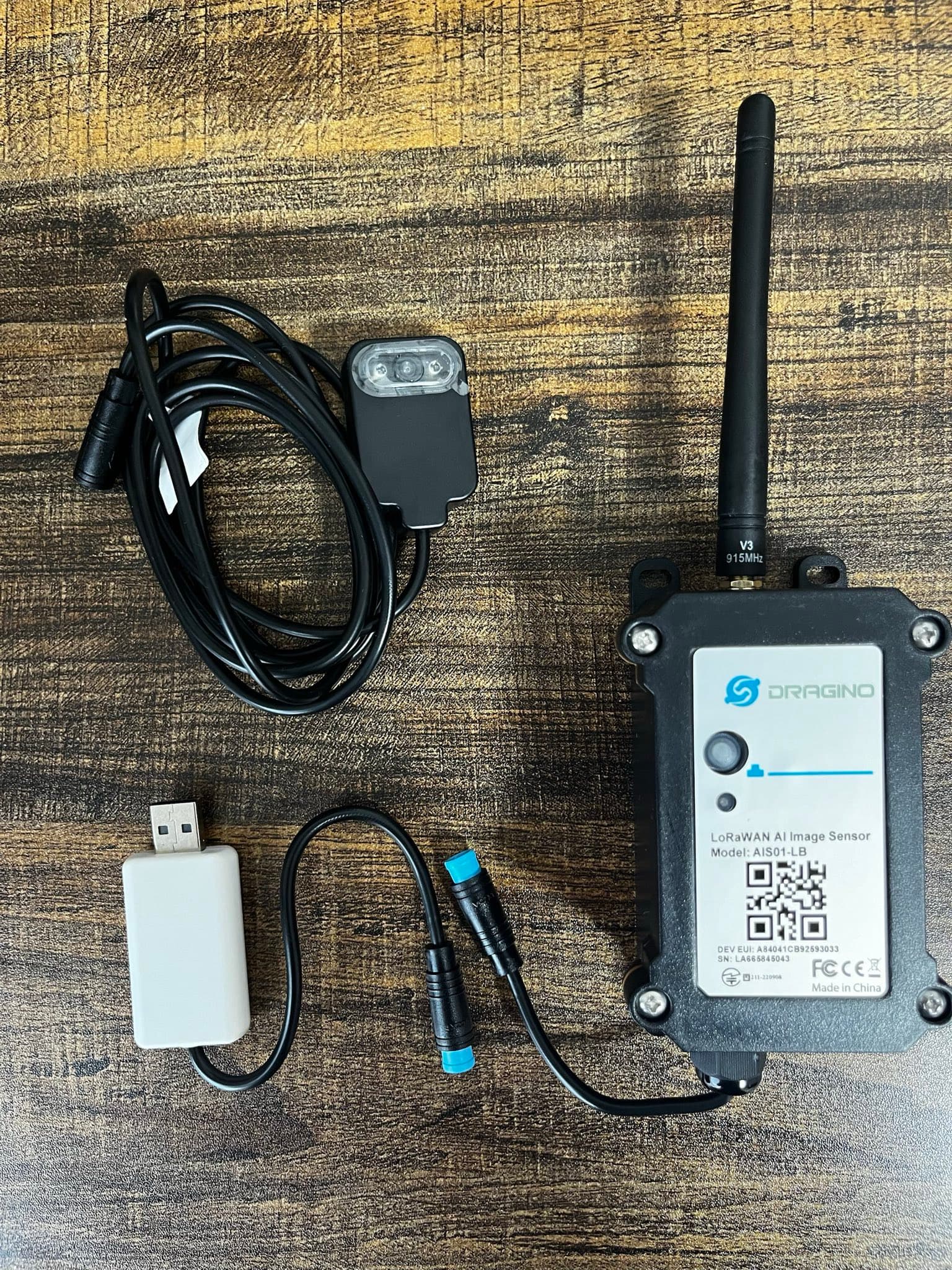

AI Image Sensor_device

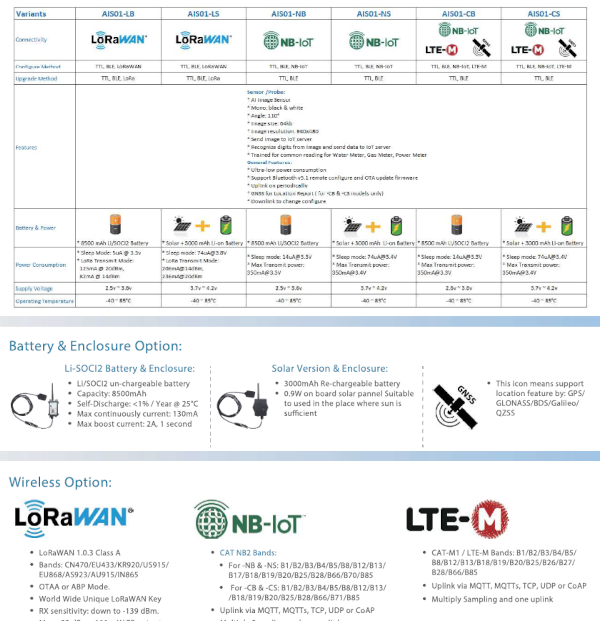

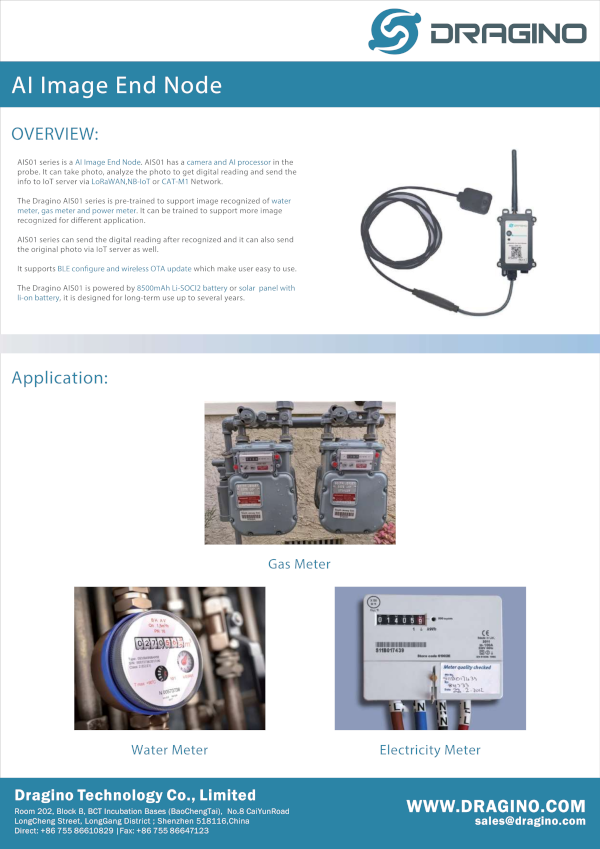

AI Image Sensor_cataglog2

AI Image Sensorの概要

AI Image Sensor はカメラ写真認識技術によるセンサーで、電気メーター、ガスメーター、水道メーター、圧力計などの各種メーターに使用できます。 現在のダイヤルの番号を正確に識別するか、比較のために現在のダイヤルの写真をアップロードします。これにより、ドアまで行ってメーターを読み取る必要がなくなり、メーターよりも正確で省エネになります。まず、AI Image Sensorを固定し、終端方向を識別が必要なオブジェクトに合わせる必要があります。 上位コンピューターを介してオブジェクトがすべてレンズ範囲内に表示されているかどうかを確認し、次にキャリブレーション実行します。

読み取りを調整
AI Image Sensorの工場出荷時のデフォルトファームウェアは、デジタル ホイール ダイヤルです。 AI Image Sensorを取り付けるときは、カメラとデジタル ホイール ダイヤルの距離を 3cm ~ 7cm にすることをお勧めします。 距離が遠すぎると、カメラのフラッシュでデジタル ホイール ダイヤルを照らして読み取りを行うことができません。

ポインタータイプのダイヤルを使用している場合は、ダイヤル全体が完全に見えるようにカメラを調整します。要件に応じてファームウェアをアップグレードして、それぞれデジタルホイールダイヤルファームウェアポインターダイヤルファームウェアの読み取りを修正します。

ファームウェアのアップグレード リファレンス: AIセンサーのファームウェアを更新します

水道メーターの構成例

この水道メーターは、中国の飲料水用冷水メーターおよび温水メーターの規格 GB/T 778.1-2007 に従って設計されています。測定精度を高めるために 5 つのダイヤル番号が付いています。

水道メーターにセンサーを取り付ける

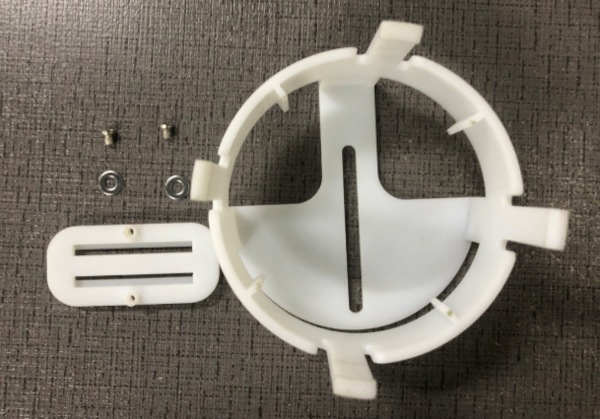

組み立てには、2 本のネジ、2 つのスペーサー、およびこの特定のデバイスを使用する必要があります。さらに、AI Image Sensorと、AI Image Senso用の AUC USB TTL アダプターも利用できます。以下の器具は単なるデモであり、ユーザーは自分の水道メーターに合わせて調整できます。器具の STEP ファイルは次のとおりです:水道メーター器具のデモ

Fig01


Fig02


手順は次のとおりです。

  1. AI Image Sensor の背面を小さなボードに固定し、必要に応じて位置を調整します。固定には 2 本のネジを追加で使用したり、3M 両面接着剤を使用して取り付けることもできます。

Fig03

  1. 事前に準備したネジとガスケットを使用してデバイスを固定します。

Fig04

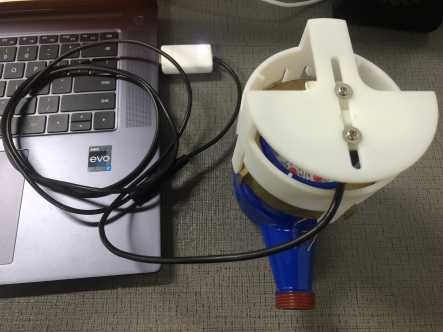

  1. 最後に、デバイスを水道メーターの上に置き、カメラがデジタル ホイールの表面に向けられていることを確認しながら、特定のニーズに合わせて調整できるようにします。

Fig05

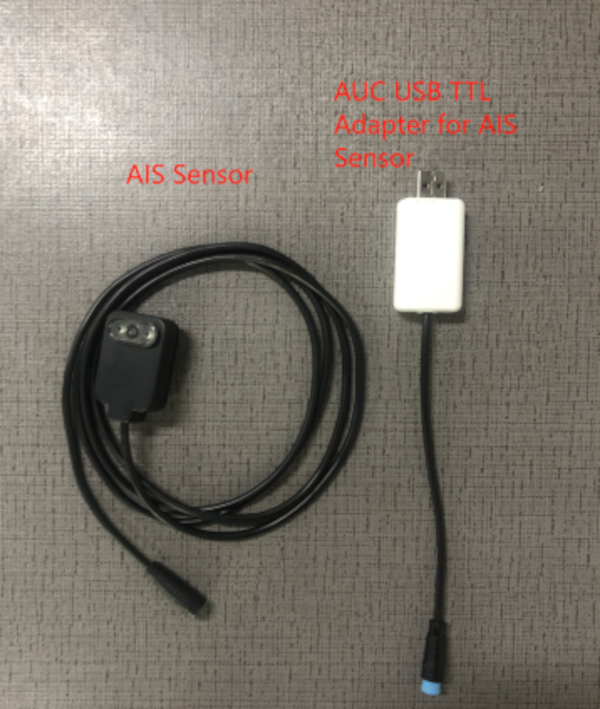

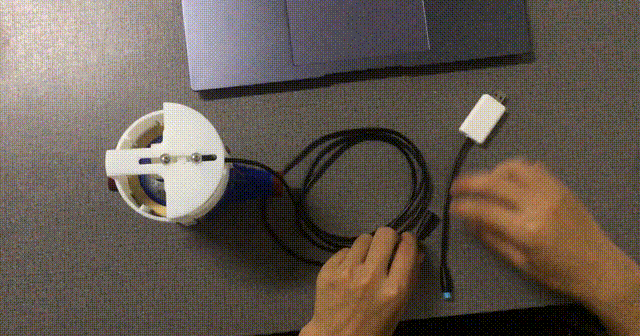

AI センサーと AI Image Sensor 用の AUC USB TTL アダプターを接続し、PC に接続します。

Fig06


Fig07


*詳細はこちらから…


AI Image Sensor Calibration - DRAGINO

まもなくリリースします。お楽しみに!
