ビルトインサーバーLoRaWANゲートウェイ LPS8 v2 を使うIoTアプリケーション構築方法 – 2/2


前提条件

ここに記載したNode-Redを使用するための前提条件です。

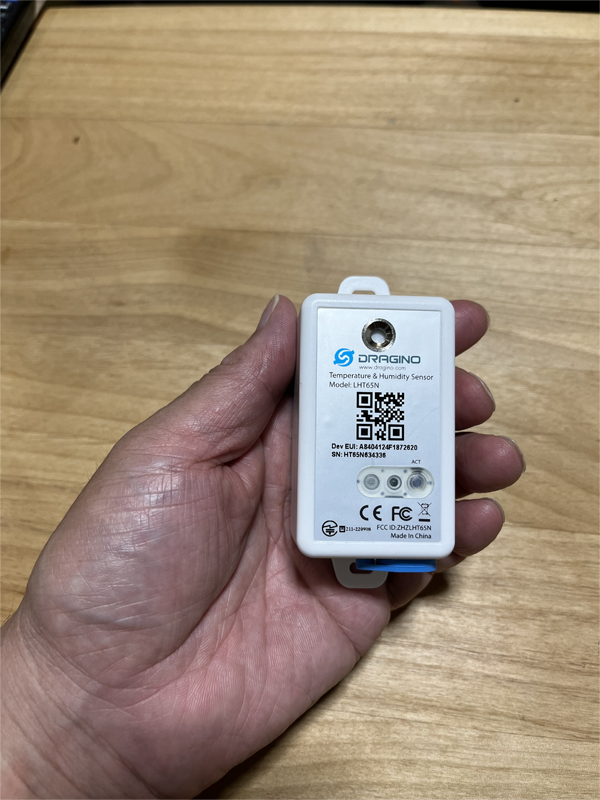

・LHT65NはLPS8v2 Built-in TTN Serverに登録済みで、センサーデータを受信できること。


1. LPS8v2のBuilt-in Node-Redを表示

LPS8v2のホスト名またはIPアドレスを指定して表示します。

http://<hostname>:1880 または http://<local-IPV4-address> :1880

例)http://dragino-240064:1880 または http://192.168.1.221:1880

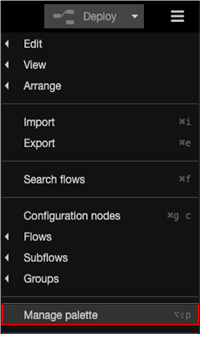

2. node-red-dashboardのインストール

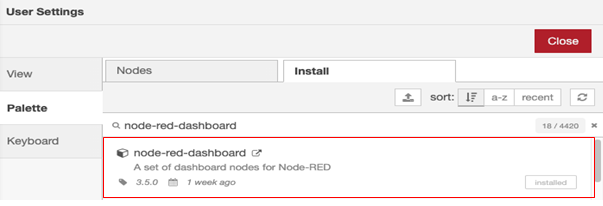

node-red-dashboardをインストールします。※既にインストール済みの場合は不要です。

Fig-01


Fig-02


3. flows.jsonファイルをダウンロード

下記リンクからflows.jsonファイルをダウンロードします。

Dropbox - flows.json - Simplify your life

TIPS!:新規デバイスを使われる場合、下記デバイスエミュレータが便利です。 Payload Decorderに必要なJSONファイルをオンラインで生成してくれます。

4. flows.json ファイルImport

メニューから[Import]を選択します。

Fig-03

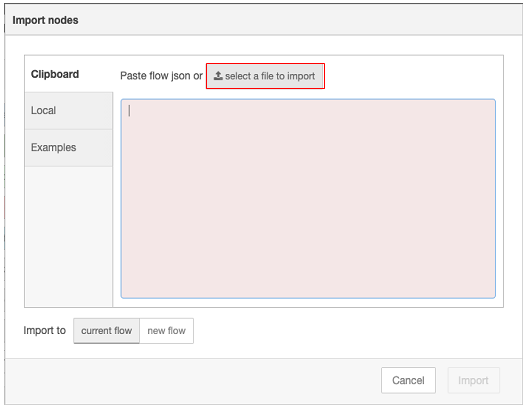

flows.jsonを指定して、Importします。

Fig-04

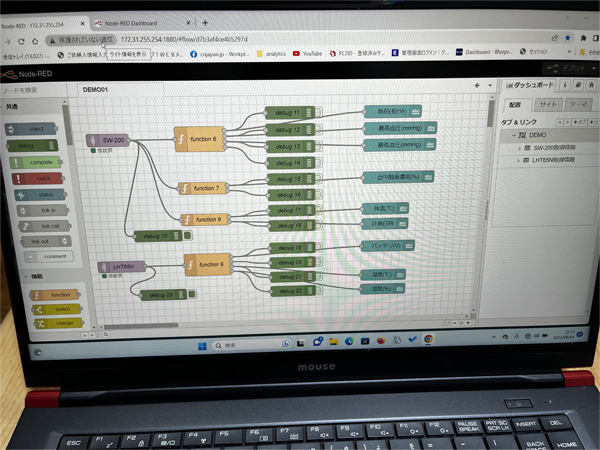

フローが表示されます。

Fig-05


5. Node-Red を Built-In TTN に接続

5.1. Topic設定

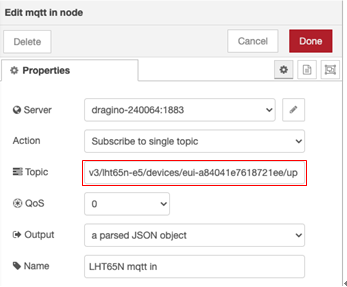

画面上の[LHT65N mqtt in]をダブルクリックします。

Fig-06


TopicにTTNのアプリケーションIDとエンドデバイスIDを以下のフォーマット通りに登録します。

v3/Application ID/devices/End device ID/up

5.2. MQTT情報登録

画面上のServer項目の右端の編集ボタンを押します。

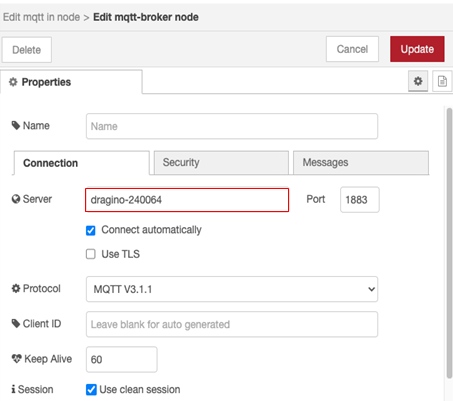

・Server設定

Fig-07

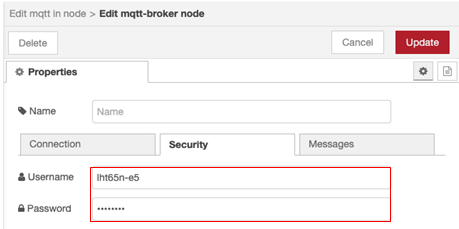

・Username/Password設定

Fig-08

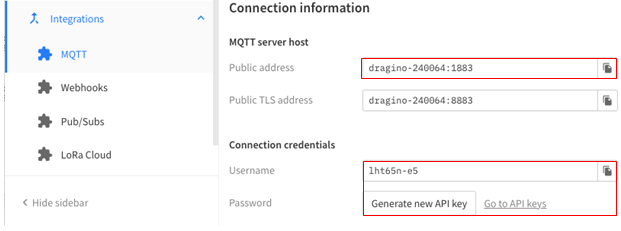

Server設定、Username/Password設定の設定値は、TTNアプリケーション画面のMQTT情報のMQTT server host、Connection credentialsの設定値を登録します。

Fig-09


5.3. Deploy

設定終了後、Deployをします。

Fig-10


6. dashboadの表示

dashboadを表示します。

Fig-11

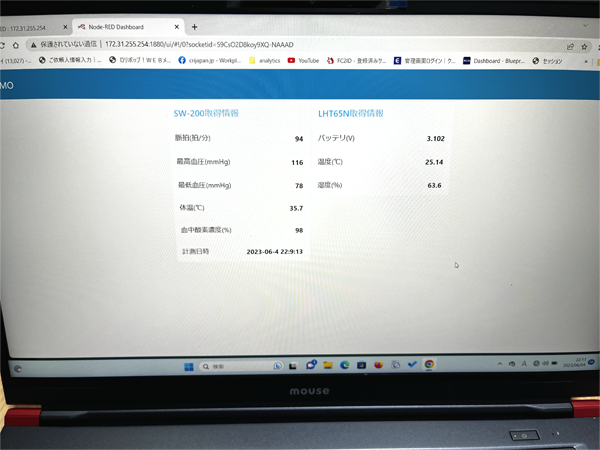

ウェブブラウザにセンサーのデータが表示されます。

Fig-12



LoRa WatchとLHT65Nとをビルドインサーバー LoRaWANゲートウェイ LPS8 v2で見えるかしている様子。ブラウザーは、LPS8 v2のフォールバック IPを使い、LPS8 v2とノートブック PCが、ダイレクトにEthernetケーブル接続。 LPS8 v2の固有のフォールバックIPをたたいでノートブック PCから閲覧。
